MISURE INDUSTRIALI

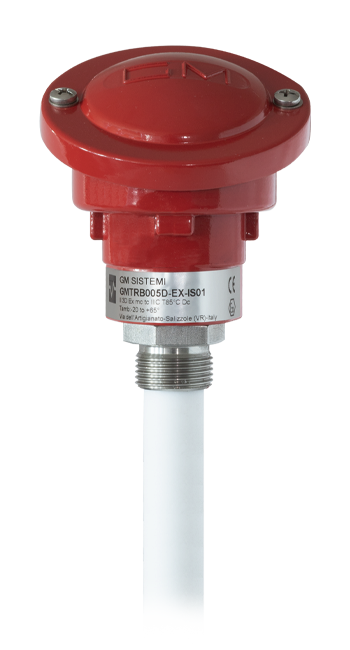

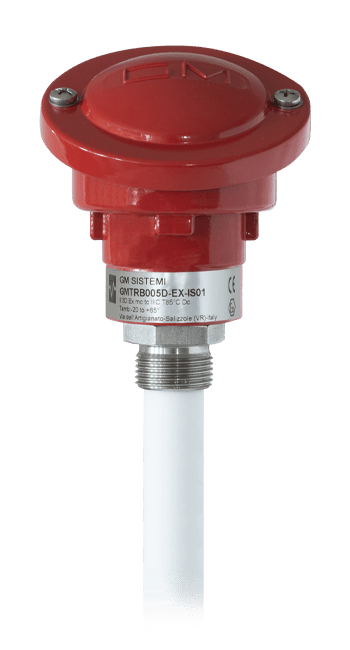

GMTRB005D-EX-ISxx
GMTRB005D-EX-ISxx

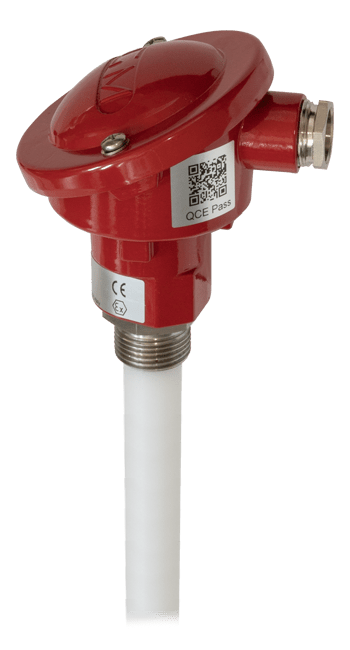

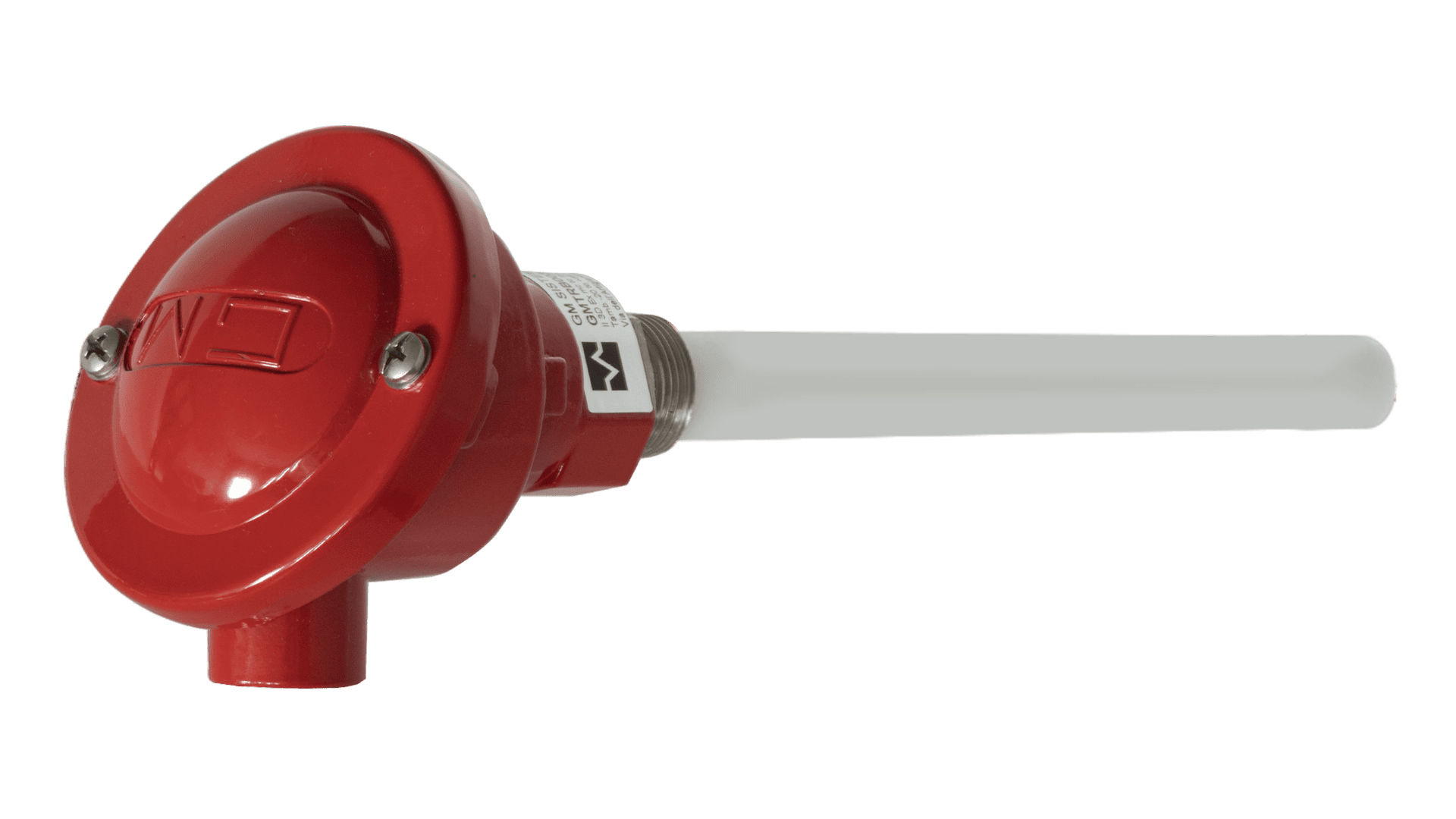

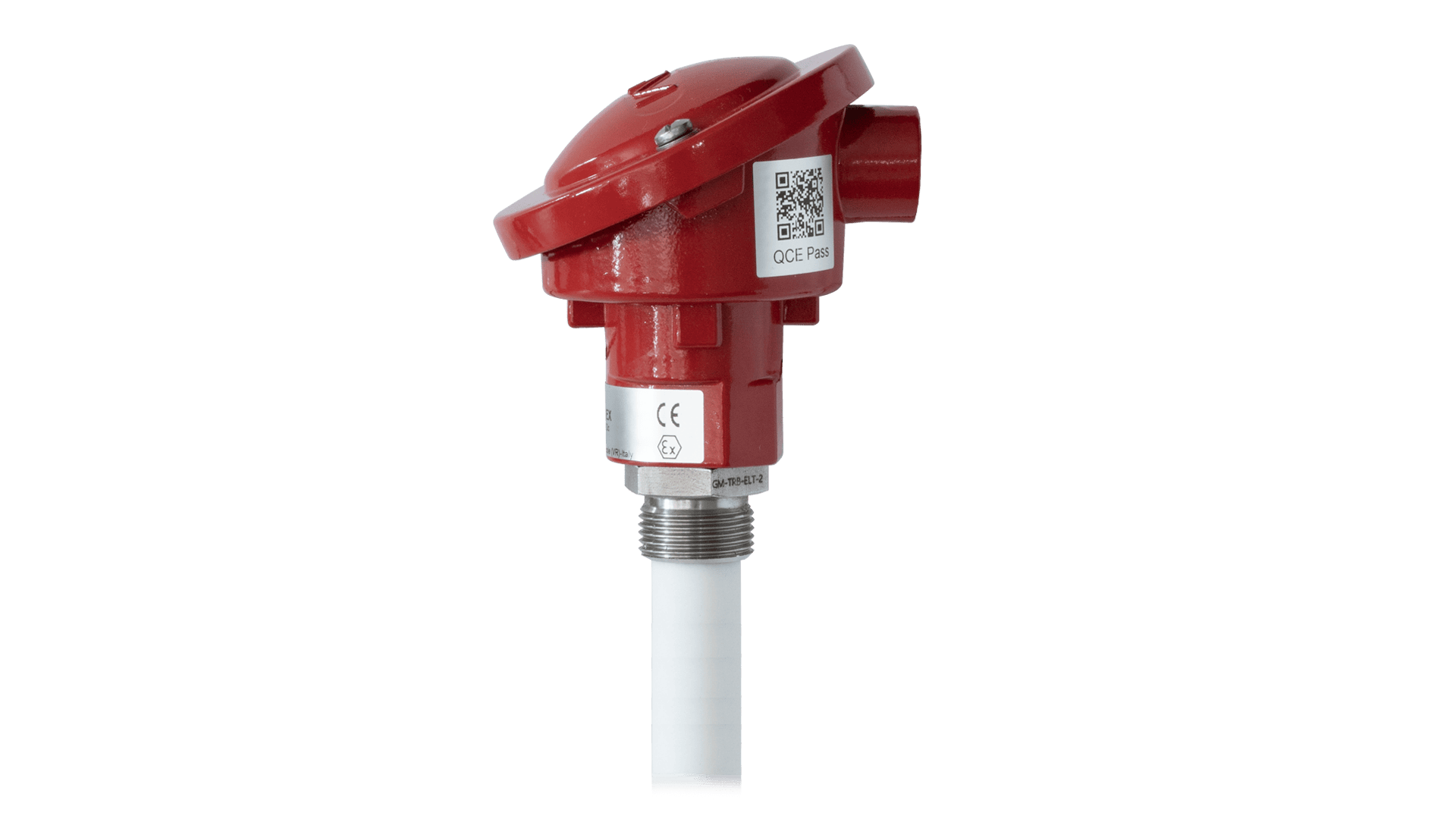

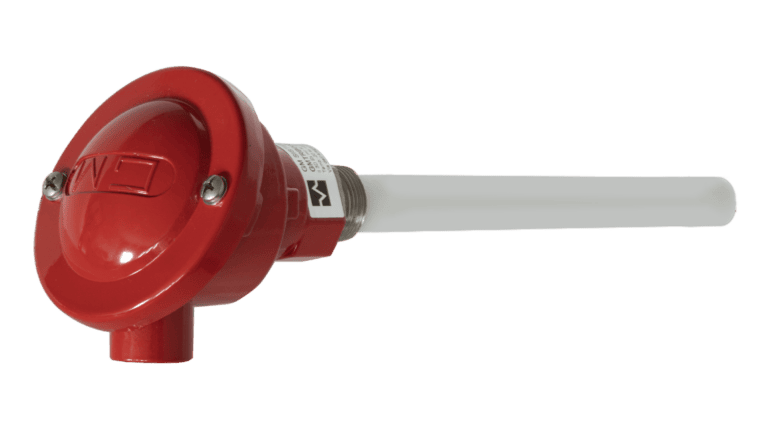

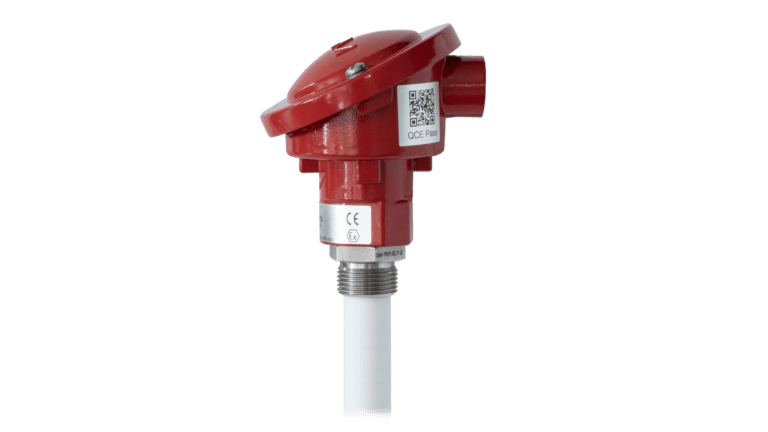

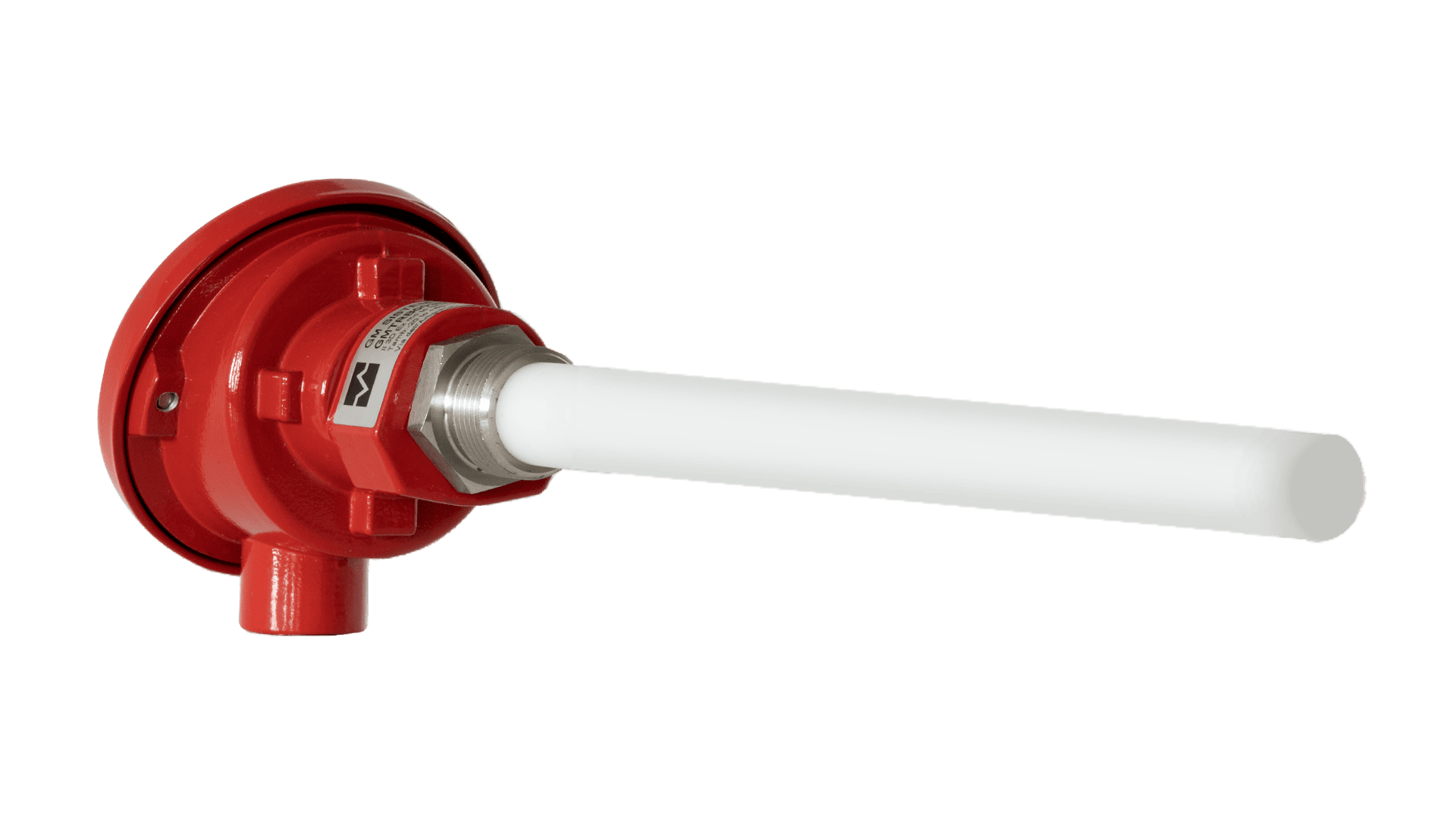

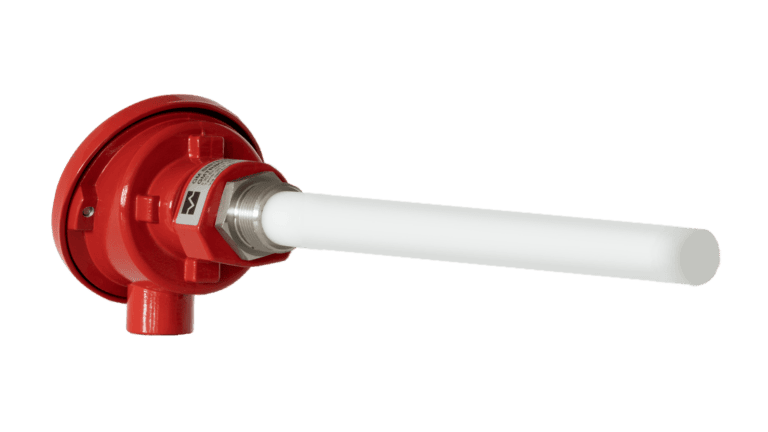

SONDA TRIBOELETTRICA 4/20mA
PER LA MISURAZIONE DELLA CONCENTRAZIONE
DI POLVERI
CON STELO COMPLETAMENTE RIVESTITO IN PTFE
PER AMBIENTI UMIDI E/O AGGRESSIVI
Risoluzione 0,1mg/m³
2 soglie di allarme:
- 5mg/m³
- 10mg/m³
Velocità minima del fluido gassoso: 4m/s
Dimensione minima della particella: 0,3µm
Temperatura massima di lavoro stilo: 220°C
N°03 uscite optoisolate con relè stato solido + uscita seriale RS485
Uscita analogica 4/20mA: 4mA@0mg/m³, 20mA@10mg/m³
Alimentazione: 24Vdc
Grado di protezione: IP65
Contenitore in alluminio pressofuso verniciato RAL3000 DIN A
Stilo di misura in acciaio AISI304 completamente rivestito in PTFE
Ø = 21mm

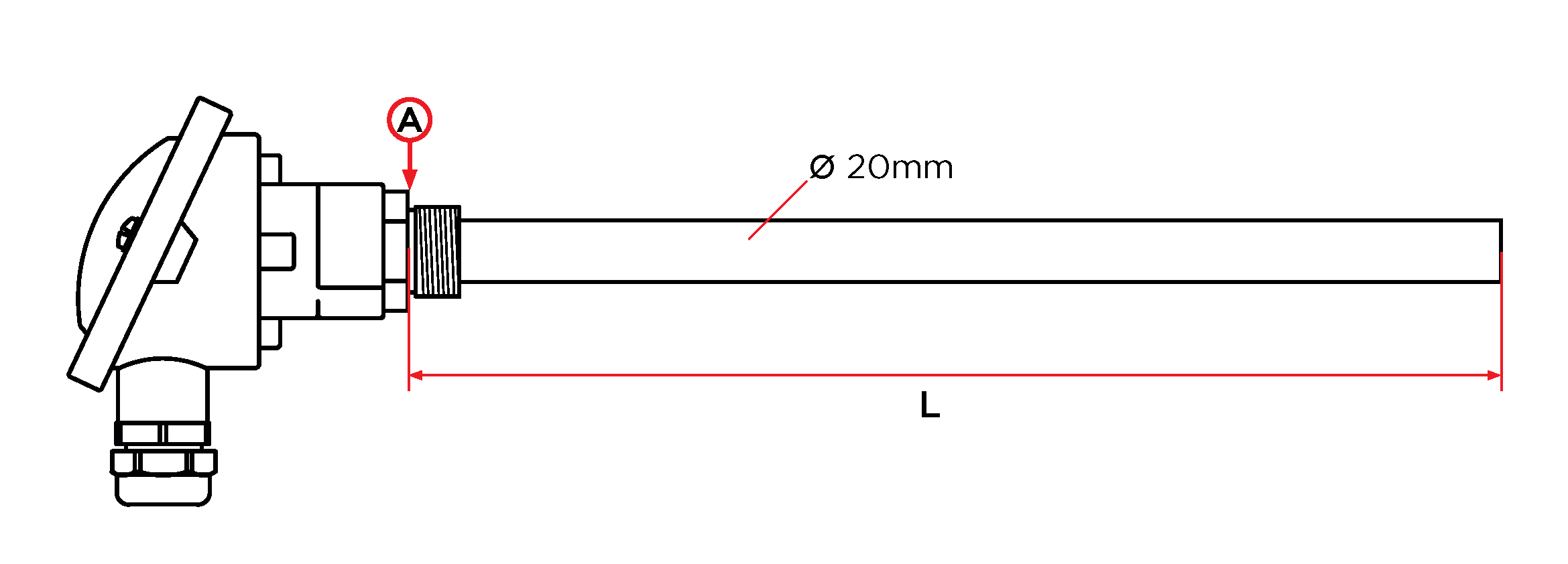

Lunghezza massimo dello stelo isolato L = 1.950mm dal punto “A” *
Fissaggio: tronchetto maschio da ¾” gas
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D/3G
specificare in fase ordine il diametro delle tubazione
GMTRB005D-EX-IS01 – Per tubazioni fi no a Ø=250mm
GMTRB005D-EX-IS02 – Per tubazioni dal Ø=280mm al Ø=600mm
GMTRB005D-EX-IS03 – Per tubazioni dal Ø=650mm al Ø=900mm
GMTRB005D-EX-IS04 – Per tubazioni dal Ø=950mm al Ø=2.000mm
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D/3G
Certificato FM APPROVED
specificare in fase ordine il diametro delle tubazione
GMTRB005D-EX-IS01-FM – Per tubazioni fi no a Ø=250mm
GMTRB005D-EX-IS02-FM – Per tubazioni dal Ø=280mm al Ø=600mm
GMTRB005D-EX-IS03-FM – Per tubazioni dal Ø=650mm al Ø=900mm
GMTRB005D-EX-IS04-FM – Per tubazioni dal Ø=950mm al Ø=2.000mm
* Per calcolare la misura corretta dello stelo (con eventuali prolunghe) la misura inizia dal punto “A”.
Accessori
GMTRB005D-EX-ISxx
PER LA MISURAZIONE DELLA CONCENTRAZIONE DI POLVERI
TEMPERATURA <140°C
Risoluzione 0,1mg/mc
Soglie di allarme: 2 – 1 a 5mg/mc e 1 a 10mg/mc
Velocità minima del fluido gassoso: 4m/s
Dimensione minima della particella: >0,3µm
Temperatura ambiente per l’elettronica: -20°C – +65°C
N°03 uscite optoisolate con relè stato solido + uscita seriale RS485
uscita analogica 4 – 20mA [4mA = 0mg/mc – 20mA = 10mg/mc]
Alimentazione: 24 – 30Vdc
Grado di protezione: IP65
Contenitore in alluminio pressofuso verniciato RAL3000 DIN A

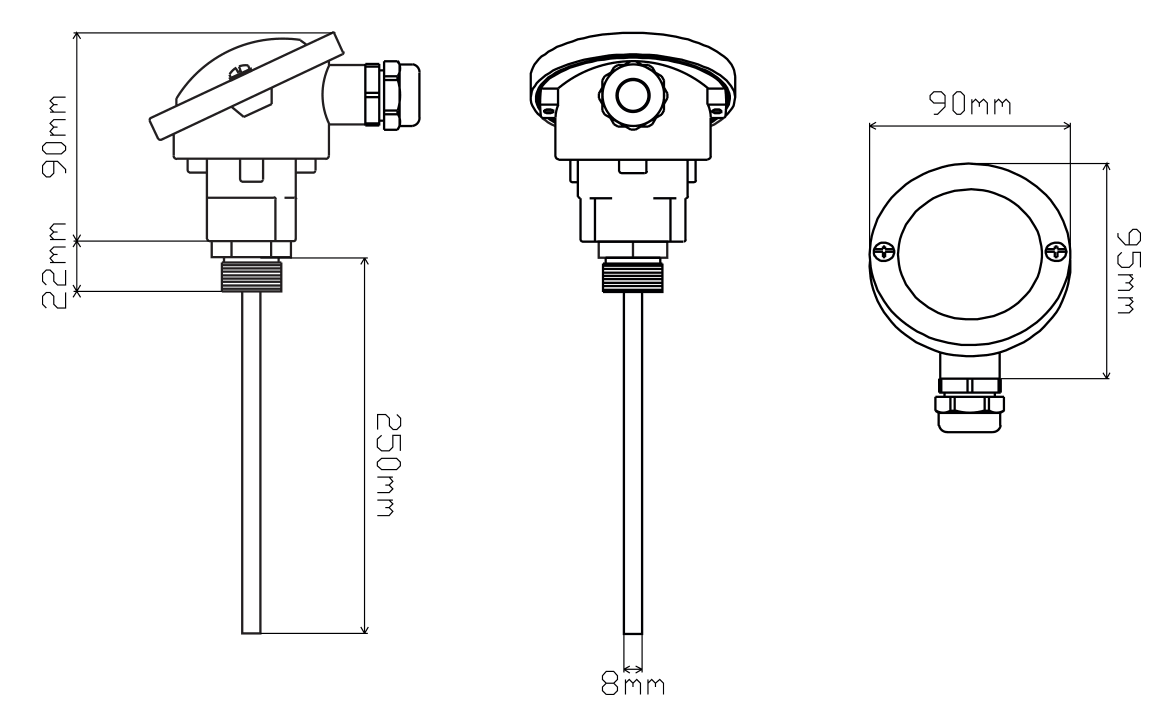

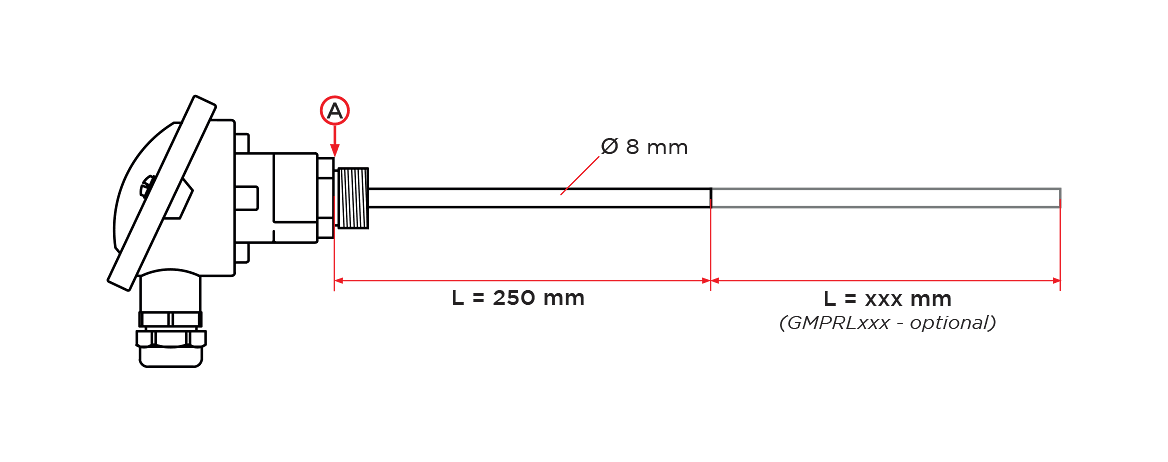

Stilo di misura in acciaio AISI304 – Ø = 8mm – L = 250mm dal punto “A” *
[lo stelo può essere allungato con le prolunghe]
Fissaggio: tronchetto maschio da ¾” gas
GMTRB005D-EX
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D
Temperatura massima di lavoro: <140°C
GMTRB005D-EX-FM
RIVELATORE DI SCINTILLE DI IV GENERAZIONE
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D/3G
Temperatura massima di lavoro: <140°C
Certificato FM APPROVED
* Per calcolare la misura corretta dello stelo (con eventuali prolunghe) la misura inizia dal punto “A”.
