PREVENZIONE INCENDI

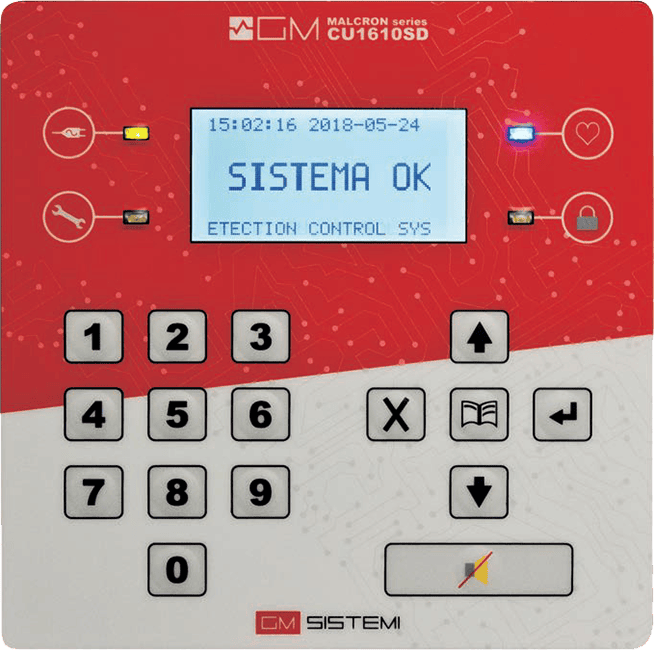

GMCU1610SD-2D/ST
GMCU1610SD-2D/ST

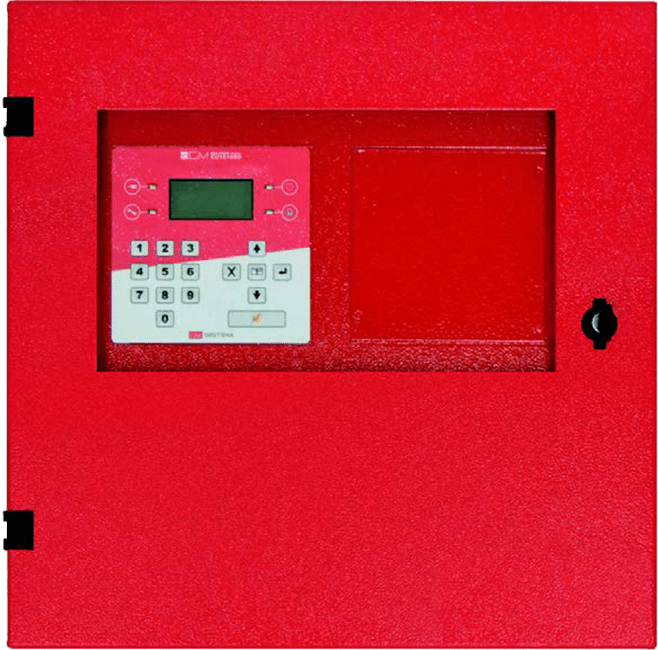

UNITÀ DI CONTROLLO
Gestione fino a:
2 condotte indipendenti
8 ingressi programmabili
2+7 uscite programmabili
Completa di:

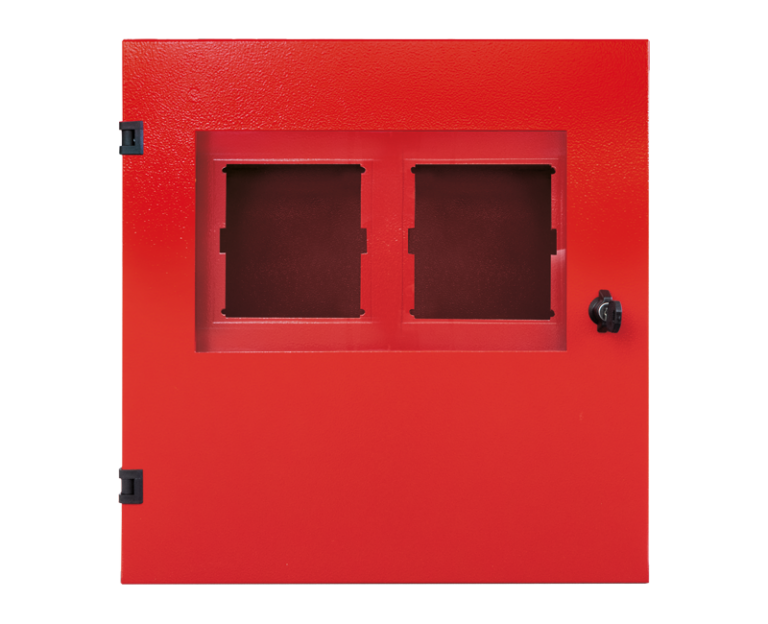

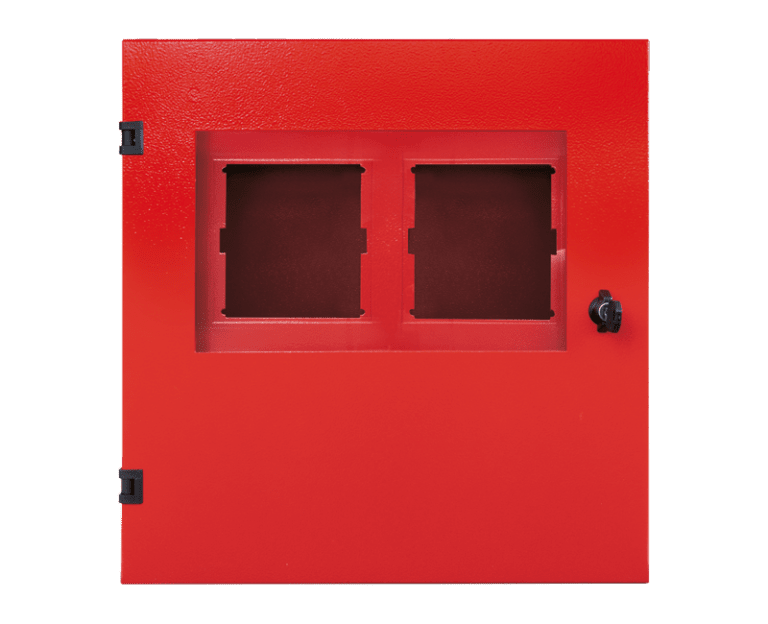

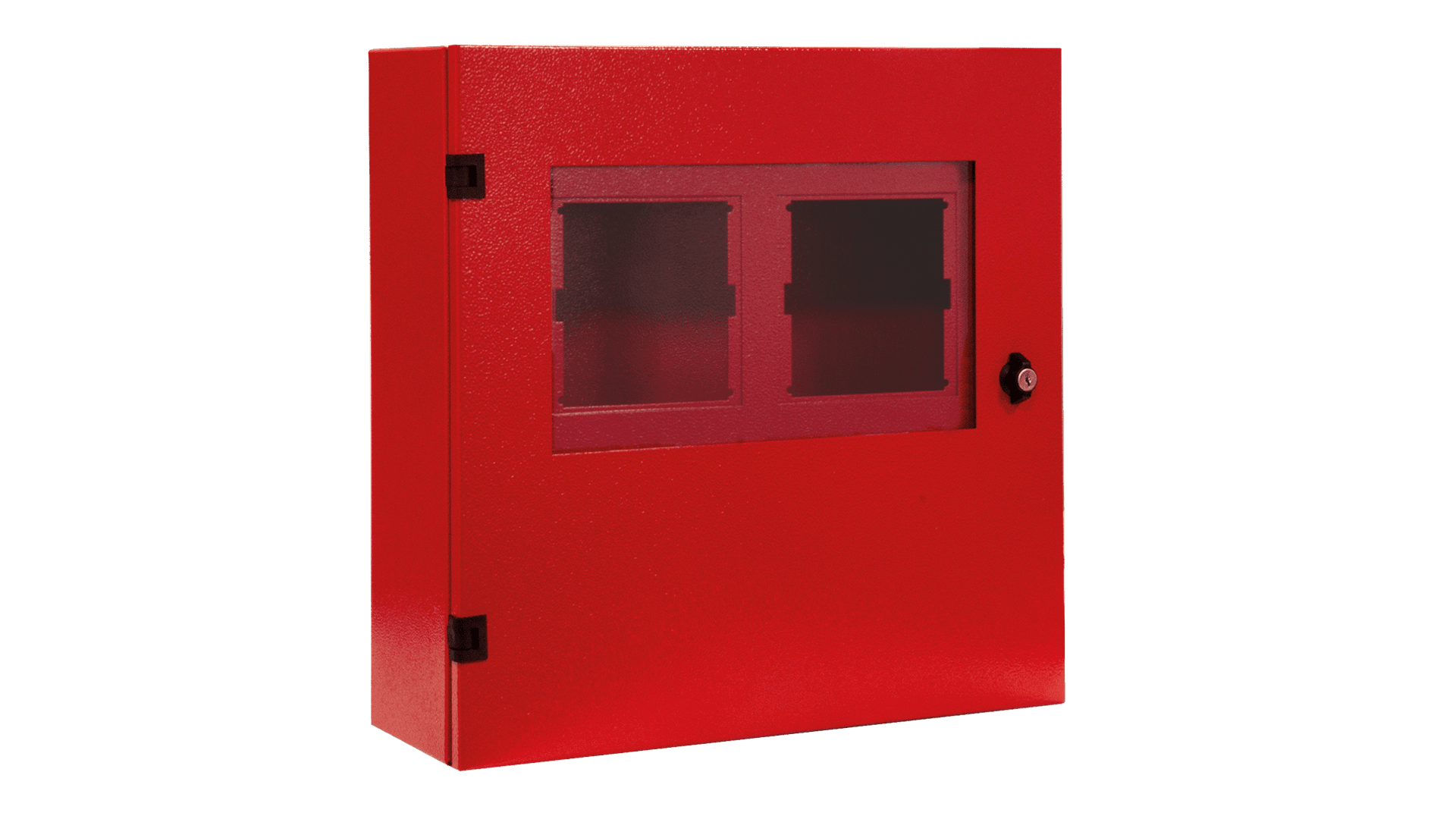

- alimentatore 24Vdc – 1,5A codice GMAL15SWM + contenitore in lamiera verniciata RAL3000 aventi dimensioni 410x410x150 mm codice GMCT2MS
- 4 livelli di password di accesso alla configurazione [3 utente + 1 tecnico]
- 500 posizioni di memoria con data e ora
- Display grafico 128 x 64 punti retroilluminato
- Alimentazione: 90 – 260Vac
- Controllo batterie e alimentatore
- Controllo continuità elettrica
- Gestione gruppi di spegnimento, codice GMEXG-P-02:
temperatura e pressione dell’acqua, bobina elettrovalvola, micro di posizione valvola a sfera - Grado di protezione: IP54
No software autotest per la gestione delle LAMPADE TEST
[codice: tutte le versioni]
No batterie tampone
CARATTERISTICHE TECNICHE: GMCU1610SD-2D/S

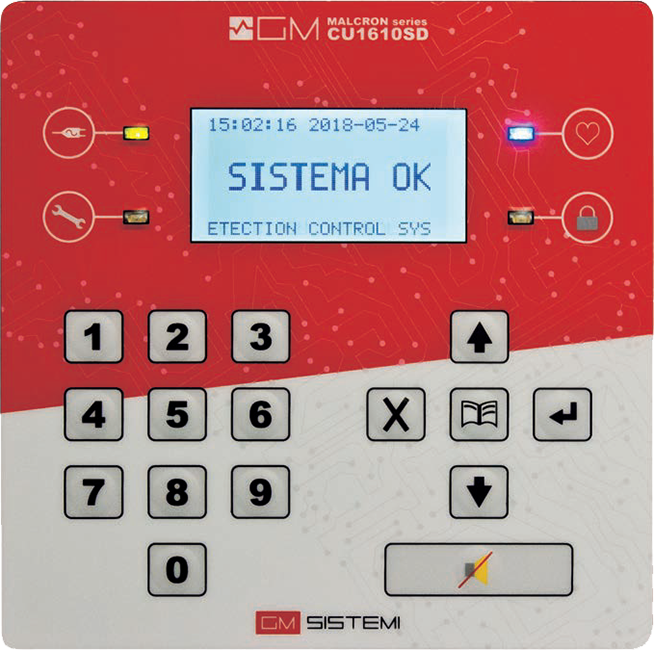

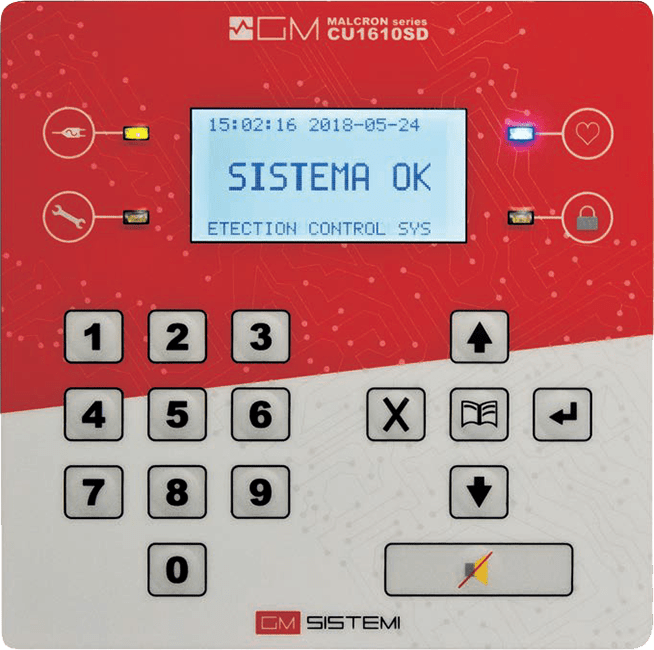

Pannello dell’Unità di Controllo a Microprocessore
INGRESSI:
8 linee (zone) di ingresso per sensori GMSC243TH-EX e GMSC245D-FM.
Bilanciamento linee tramite resistenze da 4700 ohm (4K7 ohm)
Display grafico LCD retroilluminato 128×64
n.1 led verde per segnalazione presenza rete.
n.1 led giallo per segnalazione anomalie.
n.1 led rosso per segnalazione ingressi in blocco.
n.1 led blu per segnalazione vitalità e altre funzioni.
Impostazione comandi tramite tastiera a membrana (n. 16 tasti)
Memoria di 512 eventi con data, ora e tipo di evento
Buzzer interno per segnalazione eventi
USCITE:
- 2 uscite relè con chiusura al negativo, 5A 30Vdc, per azionamento elettrovalvole con controllo dell’integrità della bobina.
- 3 uscite a relè con chiusura al negativo, 5A 30Vdc, per lampade test, sirena e lampeggiante.
- 1 uscita a relè, 5A 30Vdc, per sirene con azionamento per inversione di polarità.
- 1 uscita a relè a DEVIATORE SINGOLO, 5A 30Vdc, per allarme generale.
- 2 uscite a relè a INTERRUTTORE, 5A 30Vdc, per usi generici con contatto NO.
ALIMENTAZIONE:
ingresso da alimentatore GMAL15SWM uscita tarata a 26Vdc 1,5A
Tempo di risposta: < 15ms. (Electronica)
Potenza assorbita: Max: 65W
Temperatura di esercizio: -5°C / +45°C con contenitori (GMCT2MS, GMCT6MS)
Accessori
GMCU1610SD-2D/ST
PER LA MISURAZIONE DELLA CONCENTRAZIONE DI POLVERI
TEMPERATURA <140°C
Risoluzione 0,1mg/mc
Soglie di allarme: 2 – 1 a 5mg/mc e 1 a 10mg/mc
Velocità minima del fluido gassoso: 4m/s
Dimensione minima della particella: >0,3µm
Temperatura ambiente per l’elettronica: -20°C – +65°C
N°03 uscite optoisolate con relè stato solido + uscita seriale RS485
uscita analogica 4 – 20mA [4mA = 0mg/mc – 20mA = 10mg/mc]
Alimentazione: 24 – 30Vdc
Grado di protezione: IP65
Contenitore in alluminio pressofuso verniciato RAL3000 DIN A

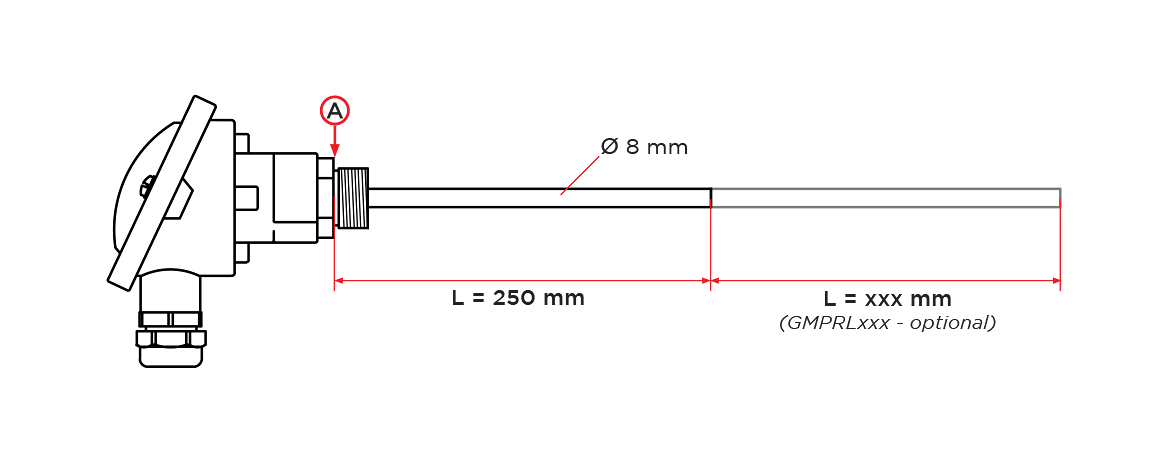

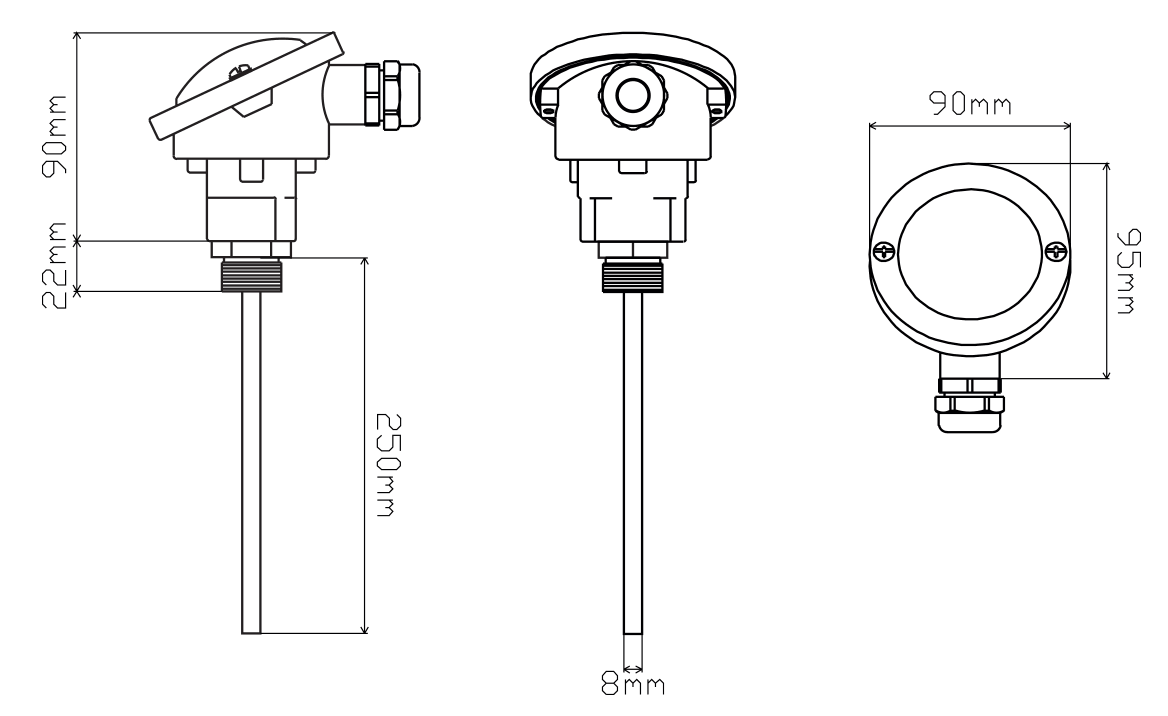

Stilo di misura in acciaio AISI304 – Ø = 8mm – L = 250mm dal punto “A” *
[lo stelo può essere allungato con le prolunghe]
Fissaggio: tronchetto maschio da ¾” gas
GMTRB005D-EX
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D
Temperatura massima di lavoro: <140°C
GMTRB005D-EX-FM
RIVELATORE DI SCINTILLE DI IV GENERAZIONE
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D/3G
Temperatura massima di lavoro: <140°C
Certificato FM APPROVED
* Per calcolare la misura corretta dello stelo (con eventuali prolunghe) la misura inizia dal punto “A”.
